電纜標稱截面和實際截面的關系詳解
很多行業同仁搞不清電纜標稱截面是什么，其實在電纜行業，對于電纜截面積分為三類：電纜標稱截面積、電纜設計截面積、電纜實際截面積。下面就來探討下這三種截面積的關系，也就解答了電纜標稱截面是什么的問題。
首先說說電纜截面積是什么，電纜截面積就是電纜規格的一個參數，我們知道電纜規格包含電纜的芯數和截面尺寸以及電壓，電纜的截面積指的是電纜導體的截面積，同樣的材質下，電纜截面積決定了電纜的通流能力，就是能走多大電流。
下面分別講講電纜標稱截面積、電纜設計截面積、電纜實際截面積。
電纜標稱截面是什么
電纜標稱截面積(英文名：nominal cross-sectional area)(標準編號GBT 3956-2008)，標稱截面積是確定導體特定尺寸的數值，但并不受直接測量影響。注：本標準中導體的每個特定尺寸應符合最大電阻值的要求。
電纜標稱截面積是指電纜產品中指定的量值，是用來表述電線、電纜產品的規格型號，僅僅是此規格的代號或名稱，便于產品制造過程中的文件及生產管理，對于用戶和設計人員來講便于選擇和指導生產及電氣設計，但并不要求直接測量其實際截面。
電纜設計截面積是什么
電纜設計截面積(英文名：Design cross-sectional area)，GB50411-2007《建筑節能工程施工質量驗收規范》12.2.2：“低壓配電系統選擇的電纜、電線截面不得低于設計值，進場時應對其截面和每芯導體電阻值進行見證取樣送檢”，這里講的設計值指的就是電纜設計截面積。與電線電纜載流量I直接相關的變量是導體電阻R，并非導體的實際截面。當我們考核電線電纜的設計截面或標稱截面時，均是考核它的電阻值，而不是測量它的實際截面值。
電纜實際截面積是什么
電纜實際截面積(英文名：Actual cross-sectional area)指的是導體的幾何截面積，對于電線電纜生產制造者來講，某標稱截面的導體截面究竟設計多大才能滿足標準要求，不是指實際截面要大于等于標稱截面，而是指此標稱截面下的設計截面(電氣截面)要滿足標準要求，即直流電阻是否滿足標準要求，將此作為設計導體實際截面大小的依據。如果選擇的導電性能較高的導體材料，那么實際截面可以小一些，反之導體實際截面應大一些。
看到這里行業同仁應該都清楚了，電纜標稱截面并不等于電纜實際截面積，只要電纜直流電阻能夠滿足標準要求，就是合格的電纜了。
電線電纜產品標準中對導體截面積的要求
目前電線電纜各大標準體系的產品標準均采取標稱截面積或規格代號來對應區分不同截面的導體。例如IEC標準(IEC60227、IEC60245、IEC60502等)、歐洲標準(EN50525等)和國家標準(GB/T5013、GB/T5023、GB/T12706等)采用標稱截面積(單位：平方毫米)作為不同截面導體規格的代號，美國標準(UL758、UL62等)則采用AWG規格作為代號。其中，對于不同截面規格代號的考核均是通過導體電阻值來要求，而非實際測量導體截面積(注：UL 標準允許測量實際截面積，但采用導體電阻作為仲裁方法)。
在國家標準GB/T5023-2008、GB/T5013-2008和GB/T12706-2008中，主要規定電纜導體符合GB/T3956的要求，主要考核有：
1)軟導體的單線最大直徑和硬導體中單線最少根數符合GB/T3956的要求;
2)導體在20℃時的電阻應符合GB/T3956的要求。
在GB/T3956中，導體共分四種：第1種(實心導體)、第2種(絞合導體)、第5種(軟導體)和第6種(比第5種更柔軟的導體)。其中，第1種和第2種導體用于固定敷設的電纜中(例如布電線、電力電纜等)。第5種和第6種導體用于軟電纜和軟線中(例如電源線、橡套電纜等)，也可用于固定敷設。
在以上四種導體中，不同標稱截面積導體規格考核的20℃時最大導體電阻值如表所示?？梢?，各個標稱截面積導體規格與其最大導體電阻值存在一一對應的關系。
因此，對于電線電纜產品標準，只要導體能達到所聲稱的標稱截面積對應的最大電阻值要求，導體單線直徑或根數滿足標準要求即可判定合格。同時，衡量各個型號質量的參考指標是其應滿足相應標稱截面積的最大電阻值，只要這項指標滿足要求，就表明該產品是合格的。
如果截面積做的太小，就會造成電阻值不合格。這事實上也相應對截面積進行了考核，只是參考，而不是絕對的。
-
問

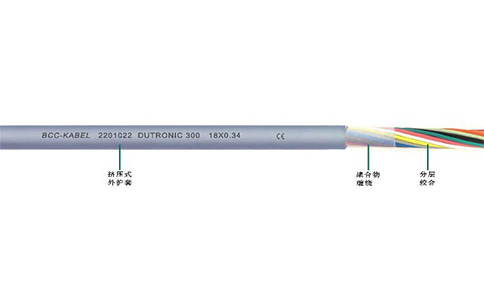

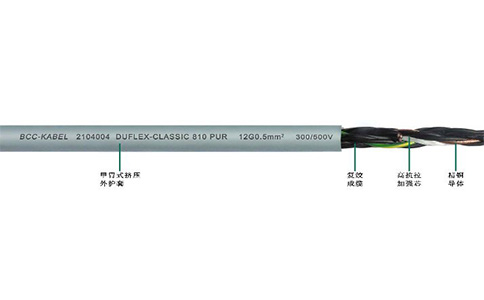

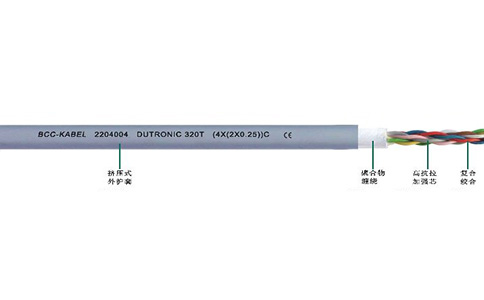

高柔性電纜哪個品牌好？
答高柔性電纜作為可頻繁移動使用的運動電纜，除了考慮電纜的基本性能，如電氣性能、機械性能和傳輸?shù)刃阅芡?，還應重點關注電纜的耐彎曲壽命。但在高柔性電纜的耐彎曲壽命測試標準很難統一的前提下，無法對高柔性電纜進行排名，高柔性電纜究竟哪個品牌好，當然也不能判斷。
